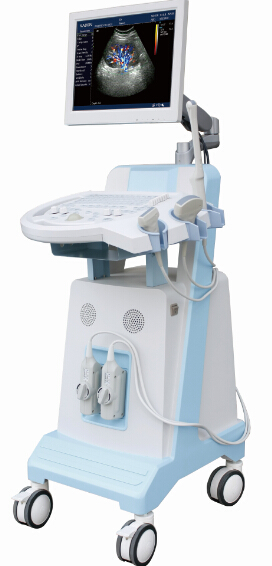

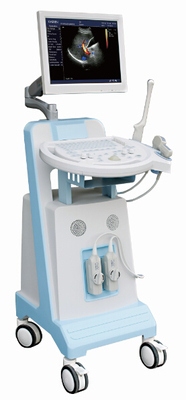

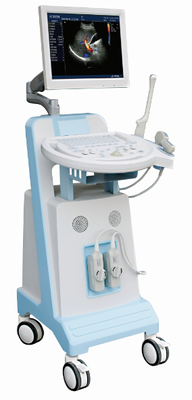

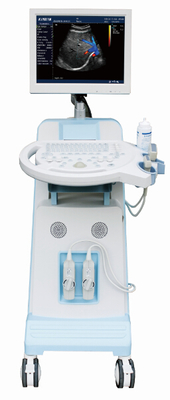

Scanner d'échographie Doppler couleur numérique complet DCU5

Scanner d'échographie Doppler couleur numérique complet DCU5

1. Application du système

Le scanner d'échographie Doppler couleur numérique complet DCU5 est disponible pour le diagnostic de l'abdomen (y compris GYN et OB), de la cardiologie, des vaisseaux et des petites parties, avec les modes de balayage suivants : 2D, CFM, PDI, PW et M pour fournir la meilleure résolution et sensibilité.

Prise en charge de la sonde convexe, de la sonde linéaire et de la sonde transvaginale, etc.

2. Spécifications générales

2.1 Dimensions

400 mm (H) x 620 mm (L) x 1200-1400 mm (H) (la hauteur du support à cristaux liquides est réglable)

Poids net : 30 kg (sans sonde)

2.2 Alimentation

Système d'alimentation double : CA 110/230 V -15 % ~ +10 % (tension d'alimentation auto-adaptative) 60/50 Hz ± 1 Hz

2.3 Affichage

Moniteur LCD médical couleur haute définition et sans scintillement de 15 pouces

3. Description du système

3.1 Spécifications de la sonde

• Sonde convexe multifréquence de 3,5 MHz

Angle de balayage : 60 °

Éléments : 80

Plage de fréquences : 2,0 MHz à 5,0 MHz

4 multifréquences : 2,0/2,5/3,5/5,0

Profondeur de balayage maximale ≥ 190 mm

Zone morte : ≤ 5 mm

Résolution : résolution axiale ≤ 1 mm, résolution latérale ≤ 2 mm

Précision de la localisation géométrique : latérale ≤ 5 %, verticale ≤ 5 %

• Sonde linéaire multifréquence de 7,5 MHz

Élément : 80

Plage de fréquences : 6,0 MHz à 9,0 MHz

4 multifréquences : 6,0/6,5/7,5/9,0

Profondeur de balayage maximale ≥ 60 mm

Zone morte : ≤ 3 mm

Résolution : résolution axiale ≤ 1 mm, résolution latérale ≤ 1 mm

Précision de la localisation géométrique : latérale ≤ 5 %, verticale ≤ 5 %

• Sonde transvaginale multifréquence de 6,5 MHz

Angle de balayage : 135 °

Élément : 80

Plage de fréquences : 4,5 MHz à 9,0 MHz

4 multifréquences : 4,5/5,5/6,5/7,5

Profondeur de balayage maximale ≥ 60 mm

Zone morte : ≤ 4 mm

Résolution : résolution axiale ≤ 1 mm, résolution latérale ≤ 1 mm

Précision de la localisation géométrique : la norme du produit indique : latérale ≤ 10 %, verticale ≤ 5 %

3.2 Mode de fonctionnement

Mode B, B/B, 4B

Mode M, B/M

CFM

PDI

PW

THI

3.3 Prise de sonde : 2

3.4 Supports et périphériques

> Carte mémoire flash USB

> Imprimante vidéo : Sony UP-897MD

> Sortie TV : PAL/NTSC

> Imprimante laser couleur (modèle défini : HP Color LaserJet CP1515n,

HP Color LaserJet CP1525n)

> Si vous souhaitez vous connecter à un autre modèle d'imprimante laser couleur, vous pouvez utiliser

notre 1 CD et 1 réticule (configuration standard).

vous pouvez procéder comme suit :

1. Installez le logiciel du CD sur l'ordinateur.

2. Connectez le Doppler couleur à l'ordinateur avec le réticule.

Et configurez l'adresse IP comme indiqué dans le manuel d'utilisation.

3. L'imprimante de votre ordinateur peut ensuite imprimer l'image et le rapport du Doppler couleur.

3.5 Stockage

Stockage d'images, stockage de boucles ciné, boucle ciné ≥ 300 images

3.6 Ligne de guidage de ponction

Angle réglable et stockage en mémoire

3.7 Langues

Fonctionnement du menu : chinois/anglais/russe/portugais

4. Configuration du système

• Configuration de base

Langue : anglais/chinois

Date : aaaa-mm-jj ou mm-jj-aaaa ou jj-mm-aaaa

Heure : 24 heures

Marque corporelle : ≥ 131

Format de stockage d'images : PNG, BMP

Réglage de l'heure

Réglage de la tonalité des touches

Réglage PAL/NTSC

Réglage de la luminosité des caractères

• Réglage de la formule:

BPD : 12 types de formules ;

CRL : 12 types de formules ;

GS : 5 types de formules ;

FL : 9 types de formules ;

HL : 3 types de formules ;

TAD : 3 types de formules ;

TTD : 1 type de formule ;

APTD : 1 type de formule ;

HC : 4 types de formules ;

AC : 6 types de formules ;

FT : 2 types de formules ;

LV : 1 type de formule ;

THD : 1 type de formule ;

TCD : 1 type de formule ;

OFD : 1 type de formule ;

EFW : 12 types de formules ;

BSA : 2 types de formules.

• Remarque :y compris les changements pathologiques, OB, routine, abdomen, GYN, petites parties, cardiologie. Pour chaque élément, préréglez les principaux termes, vous pouvez ajouter ou corriger pour modifier si nécessaire.
• Réglage du stockage:sélection du format d'image
• Réglage du mot de passe
• Paramètres d'usine par défaut
• Réglage de la partie d'examen :puissance d'émission réglable, réglage PRF (paramètres stationnaires prédéfinis en fonction de la partie d'examen), angle Doppler réglable, volume d'échantillon réglable, déflexion de réseau linéaire réglable, ligne de base réglable, onde de filtre réglable.

5. Traitement du faisceau acoustique

Technologie de faisceau acoustique entièrement numérique, mise au point de réception dynamique point à point en temps réel, mise au point dynamique continue, technologie d'imagerie à ouverture variable réglable dynamique en temps réel, apodisation dynamique du faisceau acoustique en temps réel, filtrage dynamique, balayage de fréquence dynamique à commande numérique

5.1Prétraitement de l'image

Gain : 0 ~ 127

TGC : TGC à 8 étapes

Sortie acoustique : 25 %, 50 %, 75 %, 100 %

5.2Canaux numériques:32

5.35.2 Traitement de l'image

IE : 0 ~ 3

Corrélation d'images : 0 ~ 3

IE (correction gamma) : 0 ~ 7

Courbe de compression : 0 ~ 7

6. Paramètres de balayage

6.1Mode B

Sortie acoustique B : 25 %, 50 %, 75 %, 100 %

Gain B : 0 ~ 127

Dynamique : 27 ~ 100 dB

Balayage : fréquences d'images plus élevées, haute densité

Conversion de fréquence : 4 classes

Onde harmonique : 2 classes

6.2Mode M

Sortie acoustique M : 25 %, 50 %, 75 %, 100 %

Gain M : 0 ~ 127

Dynamique M : 27 ~ 100 dB

Vitesse de balayage M : 1 ~ 8 classes réglables

Ligne d'échantillonnage visuelle et réglable M

Mode de fonctionnement M :: défilement et balayage

Balayage : fréquences d'images plus élevées, haute densité

Conversion de fréquence : 4 classes

Onde harmonique : 2 classes

6.3Mode Doppler couleur CFM

Gain CFM : 0 ~ 127

PRF max : 7,5 kHz

PRF min : 0,35 kHz

Fréquence couleur : 2 classes réglables

Filtre mural CFM : 8 étapes 50-350 Hz

Persistance des couleurs : 4 étapes

Seuil de couleur : 6 types

Équilibrage des couleurs : 16 étapes

Sensibilité : 6 types

Lissage des couleurs CFM : 3 étapes

Déflexion de couleur de réseau linéaire réglable

6.4Mode Doppler de puissance PDI

Gain PDI : 0 ~ 127

Filtre mural PDI : 4 étapes, 50-350 Hz

Lissage des couleurs PDI : 3 étapes

PRF max : 7,5 kHz

PRF min : 0,35 kHz

Déflexion de couleur de réseau linéaire réglable

6.5Mode Doppler spectral PW

Gain PW : 0 ~ 127

Dynamique PW : 8 étapes 0-120

Filtre mural PW : 8 étapes 50-350 Hz

Largeur du volume d'échantillonnage : 0,5-20 mm

Correction d'angle

Réglage de la ligne de base : 7 étapes

PRF max (vitesse) : 7,5 kHz

PRF min (vitesse) : 0,35 kHz

Règle de vitesse : 8 étapes

6.6Affichage de l'image

Affichage d'image 2D en niveaux de gris de 256 degrés

Affichage du tracé d'histogramme en niveaux de gris

Réservation d'image : haut/bas, droite/gauche

Plage de profondeur : 32 ~ 252 mm (35 degrés) chaque sonde a sa propre plage de profondeur

et degrés réglables

Mise au point : mise au point dynamique continue, ouverture dynamique

Dynamique : ≥ 100 dB (visuel et réglable)

Vitesse du mode M : 8 classes réglables

Afficher la courbe TGC

Noir et blanc associé

Sortie vidéo : NTSC ou PAL

7. Mesure/Calcul

7.1Mesure générale

Mesure en mode B : distance, surface (méthode de mesure de la distance, méthode de la distance de l'ellipse, méthode de traçage), circonférence (méthode de mesure de la distance, méthode de la distance de l'ellipse, méthode de traçage), volume (méthode à deux axes), angle, histogramme, vue en coupe, taux de sténose (taux de sténose de la longueur, taux de sténose de la surface) et profondeur.

Mesure en mode M : profondeur, pente, fréquence cardiaque, cercle

Mesure en mode D : vitesse, fréquence cardiaque, vitesse d'écoulement, accélération temporelle, indice de pouls/résistance, pression différentielle maximale, moyenne PG, rapport, volume d'éjection systolique, débit.

7.2 Mesure et analyse gynécologiques :utérus, endomètre, ovaire, col de l'utérus, follicule.

7.3 Mesure et analyse obstétricales

BPD), CRL, GS, FL, HL, TAD, TTD, APTD, HC, AC, EDC, FT, LV, THD, TCD, OFD, GA, EFW, LMP, AFI, et calculer GA, EFW, EDD et courbe de croissance, différentes formules de nombreux pays.

7.4 Mesure et analyse urologiques :Volume de la prostate, volume d'urine résiduelle

Rapport de mesure:

Rapport de mesure obstétricale,

rapport de mesure gynécologique,

rapport de mesure cardiologique,

rapport de mesure urologique et autres rapports de mesure

Stockez automatiquement les résultats de mesure et générez un rapport

8.1 Marque corporelle

131 types de marques corporelles avec la position de la sonde, qui peuvent être rapidement sélectionnées grâce à une interface de marque corporelle intuitive et détaillée ;

La marque de texte peut prérégler le contenu du texte ;

La marque de flèche prend en charge plusieurs marques de flèches et une direction réglable

Configuration standard:

Unité principale : 1 pc

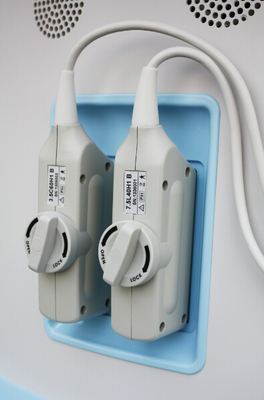

Doubles prises de sonde, identifient automatiquement la sonde ;

Sonde convexe abdominale multifréquence de 3,5 MHz : 1 pc

Sonde transvaginale multifréquence de 6,5 MHz : 1 pc

Sonde linéaire haute fréquence de 7,5 MHz : 1 pc

CD : 1 pc

Réticule : 1 pc

Configuration facultative:

Imprimante vidéo (sony 897-MD)

Imprimante laser (voir les détails ci-dessus3.4Supports et périphériques)
