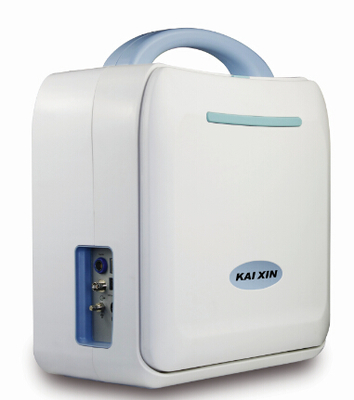

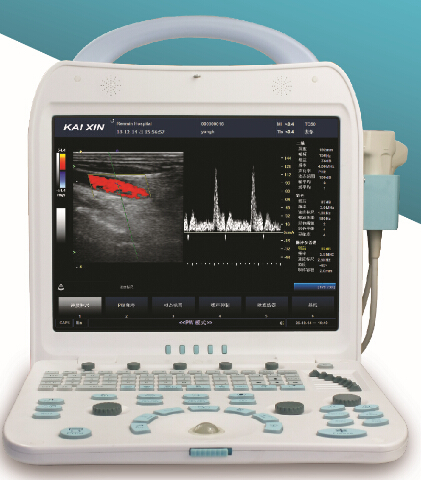

Scanner d'échographie Doppler couleur portable DCU10PLUS

DCU10 Plus Full Digital couleur Doppler Ultrasons

le scanner

1. Application du système

Le scanner à ultrasons Doppler à couleur numérique complet DCU10 Plus est disponible pour le diagnostic de l'abdomen (y compris les gynécologues et les obstétriciens), des organes superficiels, de la cardiologie, des vaisseaux périphériques, de l'urologie et d'autres.

2. Spécification générale

• échelle du gris: 256 grades
• échelle des couleurs: 256 grades
• Moniteur: LCD couleur médical haute résolution sans clignotants
• L'alimentation électrique: 100-240 V Frequence: 50-60 Hz 3,0 A MAX
• Consommation d'énergie: ≤ 150VA

La taille de l'unité principale:416 mm ((L) ́205 mm ((W) ́ 422 mm ((H);

• Poids net de l'unité principale:environ 12 kg (sans compter la sonde);
• poids brut de la machine entière: environ 17 kg
• Taille de l'emballage:environ 505 mm ((L) ́350 mm ((W) ́ 640 mm ((H)

3.Médias et périphériques

• Imprimante
• Imprimante vidéo: sony UP-897MD;
• I-station station de travail intégrée pour le stockage d'images, la génération de rapports et l'impression en nuage.

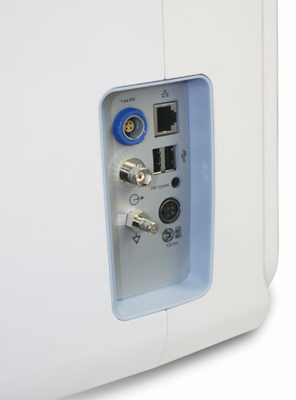

4. U-disque (support pour la gestion des documents / mises à jour logicielles / stockage à clé unique), port DICOM,

Il est pratique pour le médecin de gérer les données, de soutenir la transmission.

5Port de sortie de télévision.

6Le commutateur est disponible.

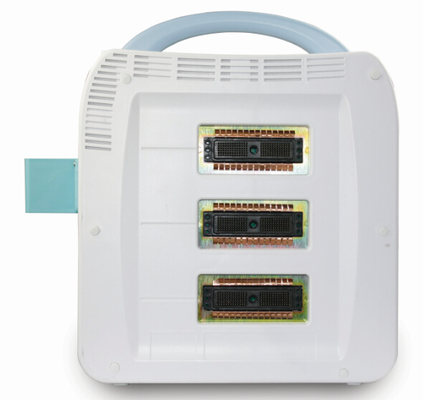

4- La prise de la sonde.

Socket de la sonde: 3 sockets de la sonde, identifier automatiquement la sonde, supporter plusieurs sondes en option

(convexe, linéaire, micro-convexe, trans-vaginale, série en phases).

5.langue

Opération du menu: anglais

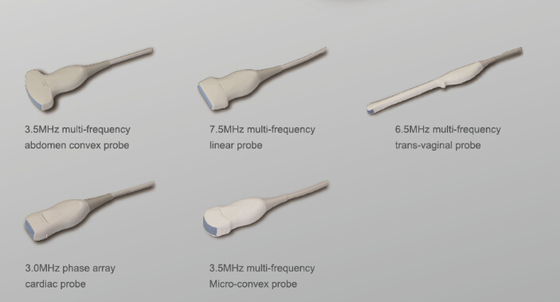

6. Spécification de la sonde

• 3.5MHz R60 large bande convexe

1Éléments de la sonde:96

2.Angle de balayage: 60°

3.Période de fréquence:2Pour les appareils de surveillance des fréquences:

4. 5 Multifrequence:2.0/3.0/3.5/4.0/5.0 ou peut être réglé

5. Profondeur maximale de balayage≥190 mmPasse de profondeur:107-246 mm

6Zone aveugle: ≤ 5 mm

7.résolution:résolution axiale ≤ 1 mm,résolution latérale ≤ 2 mm

8. précision de la position géométrique:latérale ≤ 5%,verticale ≤ 5%

• 7.5MHz L40 à large bande linéaire

1Éléments de la sonde:96

2.Période de fréquence:5Pour les appareils de surveillance des fréquences:

3 5 Multifrequence:5.0/6.0/7.5/9.0/12. Je vous en prie.0

4. Profondeur maximale de balayage≥60 mmPériode de profondeur: 38 à 115 mm

5Zone aveugle: ≤ 3 mm

6.résolution:résolution axiale ≤ 0,5 mm,résolution latérale ≤ 1 mm

7. précision de la position géométrique:latérale ≤ 5%,verticale ≤ 5%

• 6.5MHz R10 haut débit transvaginal

1- Élément de sonde:96

2.Angle de balayage: 135°

3. portée de fréquence:4Pour les appareils de surveillance des fréquences:

4. 5 multi-fréquence:4.5/5.5/6.5/7.5/9. Je vous en prie.0

5. Profondeur maximale de balayage ≥ 60 mm: 46 à 154 mm

6Zone aveugle: ≤ 4 mm

7. résolution:résolution axiale ≤1 mm,résolution latérale ≤1 mm

8.précision de l'emplacement géométrique:Le produit est présenté selon la norme:latéralement≤10%,verticalement≤5%

• 3.5MHz R20 haut débit micro-convexe

1Éléments de la sonde:96

2.Angle de balayage: 77°

3.Période de fréquence:2Pour les appareils de surveillance des fréquences:

4. 5 Multifrequence:2.5/3.5/4.0/5.0/5.5 MHz

5. Profondeur maximale de balayage≥140 mmPasse de profondeur:69-154 mm

6Zone aveugle: ≤ 5 mm

7.résolution:résolution axiale ≤ 1 mm,résolution latérale ≤ 2 mm

8. précision de la position géométrique:latérale≤10%,verticale≤10%

• 3.5MHz R16 réseau électronique à phase

1Éléments de la sonde:64

2.Période de fréquence:2Pour les appareils de surveillance des fréquences:

3. 5 Multifrequence:2.5/3.5/4.0/5.0/5.5 MHz

4. Profondeur maximale de balayage≥140 mmPasse de profondeur:69-154 mm

5Zone aveugle: ≤ 5 mm

6.résolution:résolution axiale ≤ 1 mm,résolution latérale ≤ 2 mm

7. précision de la position géométrique:latérale≤10%,verticale≤10%

7. Mode de fonctionnement

1.B,B/B,4B mode

2.M,B/M mode

3.CFM

4.PDI

5.PW

6.CW

7- Ça.

8.Paramètres du système

• Réglage de base

• Langue: anglais
• l'heure et la date
• Format de la date:année-mm-dd,mm-dd-aaaa ou dd-mm-aaaa
• protection de l'écran
• Identifiant du patient
• Nom de l'hôpital
• modèle de la machine

8. décongeler, effacer les données de mesure; stocker automatiquement les paramètres actuels; masquer la règle de division du temps M; masquer la règle de division du temps PW.

• Option imprimante: imprimer et autres réglages.
• paramètres réseau: adresse IP de la machine, serveur réseau local, paramètres du serveur DICOM.
• DICOM:appareil à ultrasons; unité principale DICOM pour le service, le port et le dispositif d'essai de connexion réseau.
• stockage: bande vidéo, format de stockage BMP, JPG (format de compression d'image), chemin de stockage.
• gérer le médecin: informations sur le médecin, nouvelle construction, suppression, etc.
• Corrélation des annotations: lésion, routine, OB, abdomen, gyn, cardiologie, urologie, organes superficiels, chirurgie orthopédique.vous pouvez ajouter ou corriger pour modifier si nécessaire.
• Pré-réglage de la sonde: préréglage de certaines informations de la sonde, pratique pour l'utilisateur.
• mode d'application: abdomen, ob, cardiologie, urologie, organe superficiel et application multiple. paramètre par défaut d'usine.; obtenir les données actuelles ; paramètre par défaut, etc.
• mesure

1- Le réglage de la table.

2. réglage des paramètres de mesure.

• autre article.
• formule prédéfinie:

• Formule BPD:10 types
• RLC: formule des types 7
• Formule de type GS:4
• Formule FL:10 types
• Formule HL:3 types
• Formule de type TAD:1
• Formule de type TTD:1
• Formule de type APTD:1
• Formule HC:5 espèces
• Formule AC:6 espèces
• FT: formule des deux types
• Formule de type LV:1
• Formule de type THD:1
• Formule de type TCD:1
• Formule OFD:2 types
• Formule EFW:12 espèces
• BSA: formule des cinq types

10. Fonctions principales

• fonction de réglage prédéfini du système;
• fonction de commutation de la sonde;
• fonction de conversion des modes;
• fonction d'amplification/sélection de la plage de profondeur;
• fonction de conversion de fréquence;
• fonction de corrélation de cadre;
• une fonction d'amélioration des bords;
• fonction de réglage de la courbe de compression;
• fonction de réglage de l'image après traitement;
• Fonction de réglage de la position de mise au point
• Image vers le haut/vers le bas, inversion gauche/droite
• Fonction de congélation/décongélation de l'image
• TGC réglable sur de nombreux segments, réglage du gain total et de la portée dynamique
• Fonction d'optimisation d'image
• Réglable à double fréquence, PRF, fonction de filtre murale
• Sensitivité, persistance des couleurs, seuil de couleur, équilibre des couleurs, fonction de fluidité des couleurs et de suppression des artefacts
• angle corrigé réglable, volume de l'échantillon, direction linéaire des couleurs, échelle de vitesse, fonction de position de référence;
• Fonction harmonique réglable
• Fonction de mesure générale en mode B
• Fonction de mesure générale en mode M
• Fonction de mesure générale en mode CFM
• Fonction de mesure générale en mode PDI
• Fonction de mesure en mode CW, PW
• Fonction de mesure de l'application abdominale
• Fonction de mesure de l'application obstétricale
• Fonction de mesure de l'application cardiaque
• Fonction de mesure en urologie
• Fonction de mesure de l'application des organes de surface
• Puissance acoustique réglable
• Fonction de guidage de ponction ((2 lignes de guidage,angle et position réglables)
• Équipement de stockage: plus de 150 G
• Fonction de gestion des images
• Fonction de lecture de cinéma
• Fonction des marques corporelles
• Fonction d'annotation de l'information
• Fonction d'information du patient
• Fonction de rapport général automatique
• Fonction de poste de travail
• Fonction de commutateur de menu chinois-anglais
• Fonction réglable en volume

l'introduction du traitement d'image

• Traitement du faisceau acoustique

technologie de faisceau acoustique numérique complet, mise au point dynamique point-à-point en temps réel, mise au point dynamique continue, technologie d'imagerie dynamique à ouverture variable réglable en temps réel,Apodisation dynamique du faisceau acoustique en temps réel, filtrage dynamique, contrôle numérique, balayage dynamique de fréquence

• Pré-traitement de l'image

Gain: 0 ‰ 100 dB

TGC: 8 étapes TGC

Sortie acoustique ((puissance réglable): Haute, Moyenne, Basse

Les chaînes numériques:24

• Traitement des images

IE:0 ¢ 4

Corrélation du cadre: 0 ¢ 5

IP ((correction gamma): 0 ¢ 8

La courbe de compression est: 0 ̊15

• Paramètres de balayage

11Rapport de mesure

Rapport de mesure obstétricale, rapport de mesure gynécologique, rapport de mesure cardiaque, rapport de mesure urologique et autres rapports de mesure,Stocker automatiquement les résultats des mesures et générer des rapports

12Marque de corps.

• 146 types de marques corporelles avec position de la sonde, qui peuvent être sélectionnées rapidement par une interface de marquage corporel intuitive et détaillée;
• La marque de texte peut prérégler le contenu du texte;
• Marque de flèche

Configuration standard:

• Unité principale 1pc

• Adaptateur d'alimentation

• Accessoires (voir la liste des produits)

• 3.5C60H1C sonde convexe 1pc; 7.5L40H1CHonde linéaire à haute fréquence 1pc

Configuration facultative:

sonde facultative:
