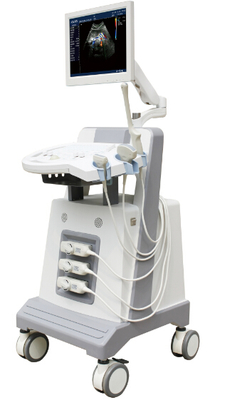

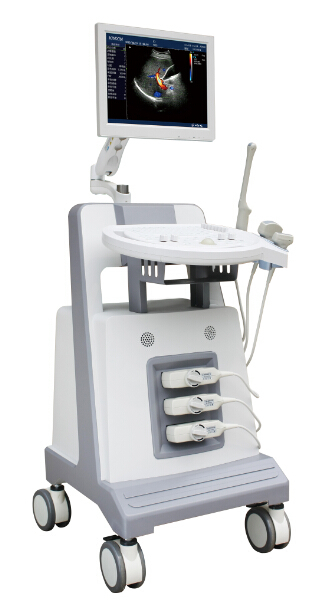

DCU2 scanner à ultrasons Doppler couleur numérique complet
1. Application du système
Le scanner à ultrasons Doppler à couleur numérique complet DCU2 est disponible pour le diagnostic de l'abdomen (y compris gyn et OB), de la cardiologie, des vaisseaux sanguins et de petites parties, avec le mode de balayage suivant: 2D, CFM, PDI,PW et M pour fournir la meilleure résolution et sensibilité.
Soutenir une sonde convexe, une sonde linéaire et une sonde transvaginale, etc.
2. Spécification générale
2.1 Dimension

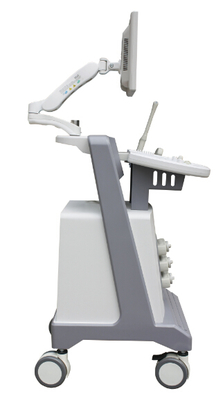

Taille de l'unité principale: 660 mm ((H) x 500 mm ((W) x 1200-1400 mm ((H) (la hauteur du support à cristaux liquides est réglable)
N.W.: 35 kg (sans sonde)
2.2 L'alimentation électrique
Système d'alimentation double: AC110/230V -15%+10% ((tension d'alimentation d'auto-adaptation)) 60/50Hz±1Hz
2.3 Affichage
Moniteur LCD médical couleur 15" haute définition et sans scintillement
3. Description du système
3.1 Spécification de la sonde
- 3Une sonde convexe à fréquences multiples de 0,5 MHz
Angle de balayage: 60°
éléments: 80
portée de fréquence: 2,0 MHz à 5,0 MHz
4 fréquences multiples:2.0/2.5/3.5/5. Je vous en prie.0
Profondeur maximale de balayage ≥ 190 mm
Zone aveugle: ≤ 5 mm
Résolution:résolution axiale ≤ 1 mm,résolution latérale ≤ 2 mm
précision de l'emplacement géométrique:latérale≤5%,verticale≤5%
- 7Une sonde linéaire multifrequence de 0,5 MHz
élément:80
portée de fréquence:6.0MHz-9.0MHz
4 multi-fréquence: 6.0/6.5/7.5/9.0
Profondeur maximale de balayage ≥ 60 mm
Zone aveugle: ≤ 3 mm
Résolution:résolution axiale ≤1 mm,résolution latérale ≤1 mm
précision de l'emplacement géométrique:latérale≤5%,verticale≤5%
- 6Une sonde transvaginale à plusieurs fréquences de 0,5 MHz
Angle de balayage: 135°
élément:80
portée de fréquence:4.5MHz-9.0MHz
4 multi-fréquence:4.5/5.5/6.5/7.5
Profondeur maximale de balayage ≥ 60 mm
Zone aveugle: ≤ 4 mm
Résolution:résolution axiale ≤1 mm,résolution latérale ≤1 mm
précision de l'emplacement géométrique:Le produit est présenté selon la norme:latérale≤10%,verticale≤5%
3.2 Mode de fonctionnement
Mode B、B/B、4B
Mode M、B/M
MFC
DPI
PW
Ça.
3.3 Socket de la sonde: 3
3.4 Médias et périphériques
> carte flash USB
>Imprimante vidéo: Sony UP-897MD
> Sortie TV: PAL/NTSC
>Imprimante laser couleur (modèle défini:HP Color LaserJet CP1515n、
Le système de détection de l'émission de CO2 doit être utilisé pour la détection de CO2 dans l'air.
>Si vous voulez vous connecter à un autre modèle d'imprimante laser couleur, alors vous pouvez utiliser
notre CD 1pc et notre réticulaire 1pc (configuration standard).
vous pouvez suivre les étapes suivantes:
1Installez le logiciel du CD sur l'ordinateur.
2Connectez le doppler couleur à l'ordinateur avec le réticle.
Et configurez l'adresse IP comme le manuel d'utilisation.
3L'imprimante de votre ordinateur peut ensuite imprimer l'image doppler couleur et le rapport.
3.5 Entreposage
Stockage d'images, stockage en boucle cinématographique, boucle cinématographique ≥ 300 images
3.6 Ligne de guidage de ponction
Angle réglable et stockage de mémoire
3.7 Langues
Opération du menu: chinois / anglais / russe / portugais
4. Configuration du système
Langue: anglais / chinois
Date: année-mm-dd ou année-mm-dd ou année-dd
Durée: 24 heures
Marque sur le corps:≥131
Format du magasin d'images: PNG、BMP
Réglage de l'heure
Réglage des tonalités
Réglage PAL / NTSC
Réglage de la luminosité des caractères
- Réglage de la formuleLe texte est le suivant:
formule BPD:12 types;
RRL: formule pour les 12 types;
formule GS:5 types;
formule FL:9 types;
formule HL:3 types;
formule TAD:3 types;
formule de type TTD:1;
formule de type APTD:1;
formule HC:4 types;
formule AC:6 types;
formule de type FT:2;
formule de type LV:1;
formule de type THD:1;
formule de type TCD:1;
formule de type OFD:1;
la formule EFW:12: type;
BSA: formule de type 2.
- Réglage des notes:Pour chaque élément, prédéfinissez les termes principaux, vous pouvez ajouter ou corriger pour modifier si nécessaire.
- Réglage du stockageLe texte est le suivant:sélection du format d'image
- Réglage du mot de passe
- Par défaut d'usine
- Réglage de la partie d'examen:puissance d'émission réglable, réglage du PRF (paramètres stationnaires prédéfinis selon les différentes parties d'examen), angle Doppler réglable, volume d'échantillon réglable, déviation du tableau linéaire réglable,ligne de base réglable, filtrage réglable.
5Traitement du faisceau acoustique
technologie de faisceau acoustique numérique complet, mise au point dynamique point à point en temps réel, mise au point dynamique continue,Technologie d'imagerie à ouverture variable réglable dynamique en temps réel,apodisation dynamique du faisceau acoustique en temps réel, filtrage dynamique, contrôle numérique, balayage dynamique de fréquence
5.1Pré-traitement de l'image
Gain: 0 ¢ 127
TGC: 8 étapes TGC
La puissance acoustique est de 25%, 50%, 75%, 100%
5.2Chaînes numériquesLe texte est le suivant:32
5.35.2 Traitement des images
IE:0 ¢ 3
Corrélation de la trame: 0 ¢ 3
IE ((correction gamma): 0 ¢ 7
La courbe de compression est: 0·7
6Paramètres de balayage
6.1Mode B
B puissance acoustique: 25%, 50%, 75%, 100%
B Gain: 0 ¢127
Dynamique: 27 ‰ 100 dB
Numérisation: taux d'images plus élevés, densité élevée
Conversion de fréquence: 4 classes
ondes harmoniques: 2 classes
6.2Mode M
M puissance acoustique: 25%, 50%, 75%, 100%
M Gain: 0 ¢127
M dynamique: 27 ‰ 100 dB
M vitesse de numérisation: 8 classes réglables
M ligne d'échantillonnage réglable et visuelle
M mode de fonctionnement:: parcourir et scanner
Numérisation: taux d'images plus élevés, densité élevée
Conversion de fréquence: 4 classes
ondes harmoniques: 2 classes
6.3Mode Doppler de couleur CFM
Le gain de CFM: 0 ¢127
RFR maximal: 7,5 kHz
RFR min: 0,35 kHz
Fréquence de couleur: 2 classes réglables
Filtre murale CFM: 8 étapes 50-350 Hz
Persistance de la couleur: 4 étapes
seuil de couleur: 6 types
Balance des couleurs: 16 étapes
Sensibilité: 6 types
Lissage de la couleur par CFM:3 étapes
Déviation de couleur réglable de la matrice linéaire
6.4Mode Doppler de puissance PDI
Gain en IDP: 0 ¢127
Filtre à paroi PDI: 4 étapes, 50-350 Hz
Lissage des couleurs PDI:3 étapes
RFR maximal: 7,5 kHz
RFR min: 0,35 kHz
Déviation de couleur réglable de la matrice linéaire
6.5Mode Doppler du spectre PW
Gain de PW: 0 ¢127
PW Dynamic: 8 étapes de 0 à 120
Filtre à paroi PW: 8 étapes 50-350 Hz
Largeur du volume d'échantillonnage: 0,5 à 20 mm
Correction de l'angle
Réglage de la ligne de base: 7 étapes
Maximum de fréquence d'écoulement: 7,5 kHz
Min PRF ((Vitesse): 0,35 kHz
Régulateur de vitesse: 8 étapes
6.6Déplay d'image
256 degrés d'échelle de gris
affichage du graphique de l'histogramme à l'échelle grise
Réservation d'image:en haut/en bas, à droite/à gauche
Portée de la profondeur:32 252 mm (35 degrés) chaque sonde a sa propre portée de profondeur
et grades réglables
Focalisation: mise au point dynamique continue, ouverture dynamique
Dynamique: ≥ 100 dB (visuel et réglable)
Vitesse en mode M: 8 classes réglables
Affichage de la courbe TGC
Noir et blanc liés
Sortie vidéo: NTSC ou PAL
7. Mesure / calcul
7.1Mesure générale
B Mode de mesure: distance, surface (méthode de mesure de la distance, méthode de distance par ellipse, méthode de tracé), circonstance (méthode de mesure de la distance, méthode de distance par ellipse, méthode de tracé),volume (méthode à deux axes), angle, histogramme, vue de section, taux de sténose ((taux de sténose de longueur, taux de sténose de surface)) et profondeur.
Mesure en mode M: profondeur, pente, fréquence cardiaque, cercle
Mesure en mode D: vitesse, fréquence cardiaque, vitesse de débit, accélération dans le temps, indice de pouls/résistance, pression différentielle maximale, moyenne PG, rapport, volume de course, débit.
7.2 Mesure et analyse gynécologiques:l'utérus, l'endomètre, les ovaires, le col de l'utérus, le follicule.
7.3 Mesure et analyse obstétricales
Le taux de croissance de l'activité de l'économie de l'UE est estimé en fonction de l'évolution de l'activité de l'économie de l'UE.
7.4 Mesure et analyse urologiques:Volume de la prostate, volume résiduel de l' urine
8.1 Marque corporelle
131 types de marques corporelles avec position de la sonde, qui peuvent être sélectionnées rapidement par une interface de marquage corporel intuitive et détaillée;
La marque de texte peut prérégler le contenu du texte;
Marque de flèche prend en charge plusieurs marques de flèche et la direction réglable
Configuration standardLe texte est le suivant:
Unité principale: 1 pc
Trois prises de sonde, pour identifier automatiquement la sonde;
3.5MHzmulti-fréquence sonde abdominale convexe:1pc
6Une sonde transvaginale multifrequence de 0,5 MHz: 1pc.
7Une sonde linéaire à haute fréquence multifrequence de 0,5 MHz:1pc
CD: 1pc
Réticulaire: 1pc
Configuration facultativeLe texte est le suivant:
Imprimante vidéo (Sony 897-MD)
Imprimante laser (pour plus de détails voir ci-dessus)3.4Médias et périphériques)
