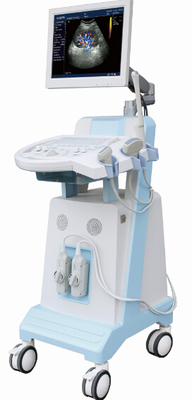

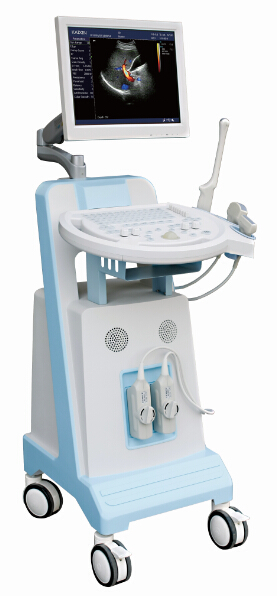

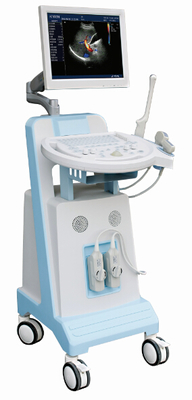

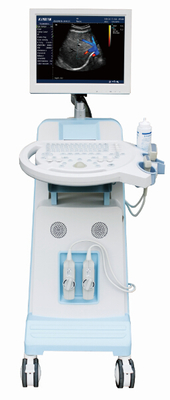

Scanner d'échographie Doppler couleur numérique complet DCU5
1. Application du système
Le scanner d'échographie Doppler couleur numérique complet DCU5 est disponible pour le diagnostic de l'abdomen (y compris GYN et OB), de la cardiologie, des vaisseaux et des petites parties, avec les modes de balayage suivants : 2D, CFM, PDI, PW et M pour fournir la meilleure résolution et sensibilité.
Prise en charge de la sonde convexe, de la sonde linéaire et de la sonde transvaginale, etc.
2. Spécifications générales
2.1 Dimensions
400 mm (H) x 620 mm (L) x 1200-1400 mm (H) (la hauteur du support à cristaux liquides est réglable)
Poids net : 30 kg (sans sonde)
2.2 Alimentation électrique
Système d'alimentation double : CA 110/230 V -15 % ~ +10 % (tension d'alimentation auto-adaptative) 60/50 Hz ± 1 Hz
2.3 Affichage
Moniteur LCD médical couleur haute définition et sans scintillement de 15 pouces
3. Description du système
3.1 Spécifications de la sonde
- Sonde convexe multifréquence 3,5 MHz
Angle de balayage : 60°
Éléments : 80
Plage de fréquences : 2,0 MHz - 5,0 MHz
4 multifréquences : 2,0/2,5/3,5/5,0
Profondeur de balayage maximale ≥ 190 mm
Zone morte : ≤ 5 mm
Résolution : résolution axiale ≤ 1 mm, résolution latérale ≤ 2 mm
Précision de la localisation géométrique : latérale ≤ 5 %, verticale ≤ 5 %
- Sonde linéaire multifréquence 7,5 MHz
Élément : 80
Plage de fréquences : 6,0 MHz - 9,0 MHz
4 multifréquences : 6,0/6,5/7,5/9,0
Profondeur de balayage maximale ≥ 60 mm
Zone morte : ≤ 3 mm
Résolution : résolution axiale ≤ 1 mm, résolution latérale ≤ 1 mm
Précision de la localisation géométrique : latérale ≤ 5 %, verticale ≤ 5 %
- Sonde transvaginale multifréquence 6,5 MHz
Angle de balayage : 135°
Élément : 80
Plage de fréquences : 4,5 MHz - 9,0 MHz
4 multifréquences : 4,5/5,5/6,5/7,5
Profondeur de balayage maximale ≥ 60 mm
Zone morte : ≤ 4 mm
Résolution : résolution axiale ≤ 1 mm, résolution latérale ≤ 1 mm
Précision de la localisation géométrique : La norme du produit indique : latérale ≤ 10 %, verticale ≤ 5 %
3.2 Mode de fonctionnement
Mode B, B/B, 4B
Mode M, B/M
CFM
PDI
PW
THI

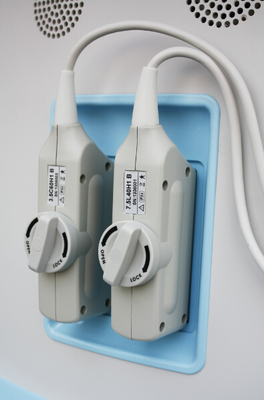

3.3 Prise de sonde : 2
3.4 Supports et périphériques
> Carte mémoire USB
> Imprimante vidéo : Sony UP-897MD
> Sortie TV : PAL/NTSC
> Imprimante laser couleur (modèle défini : HP Color LaserJet CP1515n, HP Color LaserJet CP1525n)
> Si vous souhaitez vous connecter à un autre modèle d'imprimante laser couleur, vous pouvez utiliser
notre 1 CD et 1 réticule (configuration standard).
vous pouvez procéder comme suit :
1. Installez le logiciel du CD sur l'ordinateur.
2. Connectez le Doppler couleur à l'ordinateur avec le réticule.
Et configurez l'adresse IP comme indiqué dans le manuel d'utilisation.
3. Ensuite, l'imprimante de votre ordinateur peut imprimer l'image et le rapport du Doppler couleur.
3.5 Stockage
Stockage d'images, stockage de boucles ciné, boucles ciné ≥ 300 images
3.6 Ligne de guidage de ponction
Angle réglable et stockage en mémoire
3.7 Langues
Fonctionnement du menu : chinois / anglais / russe / portugais
4. Configuration du système
Configuration de base
- Langue : anglais / chinois
Date : aaaa-mm-jj ou mm-jj-aaaa ou jj-mm-aaaa
Heure : 24 heures
Marque du corps : ≥ 131
Format de stockage d'images : PNG, BMP
Réglage de l'heure
Réglage de la tonalité des touches
Réglage PAL/NTSC
Réglage de la luminosité des caractères
Réglage des formules
- :Imprimante vidéo (sony 897-MD)
CRL : 12 types de formules ;
GS : 5 types de formules ;
FL : 9 types de formules ;
HL : 3 types de formules ;
TAD : 3 types de formules ;
TTD : 1 type de formule ;
APTD : 1 type de formule ;
HC : 4 types de formules ;
AC : 6 types de formules ;
FT : 2 types de formules ;
LV : 1 type de formule ;
THD : 1 type de formule ;
TCD : 1 type de formule ;
OFD : 1 type de formule ;
EFW : 12 types de formules ;
BSA : 2 types de formules.
Réglage des notes :
- y compris les changements pathologiques, OB, routine, abdomen, GYN, petites parties, cardiologie. Pour chaque élément, préréglez les termes principaux, vous pouvez ajouter ou corriger pour modifier si nécessaire.Réglage du stockage
- :Imprimante vidéo (sony 897-MD)Réglage du mot de passe
- Paramètres par défaut d'usine
- Réglage de la partie d'examen :
- puissance d'émission réglable, réglage PRF (paramètres stationnaires prédéfinis en fonction de la partie d'examen), angle Doppler réglable, volume d'échantillon réglable, déflexion de la matrice linéaire réglable, ligne de base réglable, onde de filtre réglable.5. Traitement du faisceau acoustique
Technologie de faisceau acoustique entièrement numérique, mise au point dynamique point à point en temps réel, mise au point dynamique continue, technologie d'imagerie à ouverture variable réglable dynamique en temps réel, apodisation dynamique du faisceau acoustique en temps réel, filtrage dynamique, balayage de fréquence dynamique à commande numérique
5.1
Prétraitement de l'imageGain : 0 ~ 127
TGC : TGC à 8 étapes
Sortie acoustique : 25 %, 50 %, 75 %, 100 %
5.2
Canaux numériques:Imprimante vidéo (sony 897-MD)5.3
5.2 Traitement de l'imageIE : 0 ~ 3
Corrélation d'images : 0 ~ 3
IE (correction gamma) : 0 ~ 7
Courbe de compression : 0 ~ 7
6. Paramètres de balayage
6.1
Mode BSortie acoustique B : 25 %, 50 %, 75 %, 100 %
Gain B : 0 ~ 127
Dynamique : 27 ~ 100 dB
Balayage : fréquences d'images plus élevées, haute densité
Conversion de fréquence : 4 classes
Onde harmonique : 2 classes
6.3
Mode MSortie acoustique M : 25 %, 50 %, 75 %, 100 %
Gain M : 0 ~ 127
Dynamique M : 27 ~ 100 dB
Vitesse de balayage M : 1 ~ 8 classes réglables
Ligne d'échantillonnage visuelle et réglable M
Mode de fonctionnement M : défilement et balayage
Balayage : fréquences d'images plus élevées, haute densité
Conversion de fréquence : 4 classes
Onde harmonique : 2 classes
6.3
Mode Doppler couleur CFMGain CFM : 0 ~ 127
PRF max : 7,5 kHz
PRF min : 0,35 kHz
Déflexion de couleur de la matrice linéaire réglable
Filtre mural CFM : 8 étapes 50-350 Hz
Persistance des couleurs : 4 étapes
Seuil de couleur : 6 types
Équilibre des couleurs : 16 étapes
Sensibilité : 6 types
Lissage des couleurs CFM : 3 étapes
Déflexion de couleur de la matrice linéaire réglable
6.5
Mode Doppler de puissance PDIGain PDI : 0 ~ 127
Filtre mural PDI : 4 étapes, 50-350 Hz
Lissage des couleurs PDI : 3 étapes
PRF max : 7,5 kHz
PRF min : 0,35 kHz
Déflexion de couleur de la matrice linéaire réglable
6.5
Mode Doppler spectral PWGain PW : 0 ~ 127
Dynamique PW : 8 étapes 0-120
Filtre mural PW : 8 étapes 50-350 Hz
Largeur du volume d'échantillonnage : 0,5-20 mm
Correction d'angle
Réglage de la ligne de base : 7 étapes
PRF max (vitesse) : 7,5 kHz
PRF min (vitesse) : 0,35 kHz
Règle de vitesse : 8 étapes
6.6
Affichage de l'imageAffichage d'image 2D en niveaux de gris à 256 niveaux
Affichage de l'histogramme en niveaux de gris
Réservation d'image : haut/bas, droite/gauche
Portée de la profondeur : 32 ~ 252 mm (35 niveaux), chaque sonde a sa propre portée de profondeur
et des niveaux réglables
Mise au point : mise au point dynamique continue, ouverture dynamique
Dynamique : ≥ 100 dB (visuel et réglable)
Vitesse du mode M : 8 classes réglables
Afficher la courbe TGC
Noir et blanc associé
Sortie vidéo : NTSC ou PAL
7. Mesure / Calcul
7.1
Mesure généraleMesure en mode B : distance, surface (méthode de mesure de la distance, méthode de la distance de l'ellipse, méthode de traçage), circonférence (méthode de mesure de la distance, méthode de la distance de l'ellipse, méthode de traçage), volume (méthode des deux axes), angle, histogramme, vue en coupe, taux de sténose (taux de sténose de la longueur, taux de sténose de la surface) et profondeur.
Mesure en mode M : profondeur, pente, fréquence cardiaque, cercle
Mesure en mode D : vitesse, fréquence cardiaque, vitesse d'écoulement, accélération temporelle, indice de pouls/résistance, pression différentielle maximale, moyenne PG, rapport, volume d'éjection systolique, débit.
7.2 Mesure et analyse gynécologiques :
utérus, endomètre, ovaire, col de l'utérus, follicule.7.3 Mesure et analyse obstétricales
BPD, CRL, GS, FL, HL, TAD, TTD, APTD, HC, AC, EDC, FT, LV, THD, TCD, OFD, GA, EFW, LMP, AFI et calculer GA, EFW, EDD et courbe de croissance, différentes formules de nombreux pays.
7.4 Mesure et analyse urologiques :
Volume de la prostate, volume d'urine résiduelleRapport de mesure
:Imprimante vidéo (sony 897-MD)
rapport de mesure gynécologique,
rapport de mesure cardiologique,
rapport de mesure urologique et autres rapports de mesure
Enregistrez automatiquement les résultats de mesure et générez un rapport
8.1 Marque du corps
131 types de marques du corps avec la position de la sonde, qui peuvent être rapidement sélectionnés par une interface de marque du corps intuitive et détaillée ;
La marque de texte peut prérégler le contenu du texte ;
La marque de flèche prend en charge plusieurs marques de flèche et une direction réglable
Configuration standard
:Imprimante vidéo (sony 897-MD)
Doubles prises de sonde, identifient automatiquement la sonde ;
Sonde convexe abdominale multifréquence 3,5 MHz : 1 pc
Sonde transvaginale multifréquence 6,5 MHz : 1 pc
Sonde linéaire haute fréquence 7,5 MHz : 1 pc
CD : 1 pc
Réticule : 1 pc
Configuration optionnelle
:Imprimante vidéo (sony 897-MD)
Imprimante laser (détails voir ci-dessus
3.4Supports et périphériques)Contact : amey#kxele.com (# signifie @)
